不锈钢球阀Q41F-16P

更新：2023/10/26 14:47:51 点击：

品牌： WAC
型号：不锈钢球阀Q41F-16P

产品介绍

浮动软密封球阀

Q41F 型 PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

【产品特点】

1、在各种阀门中，球阀的流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。

2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

【性能参数】

型号		Q41F-16C Q41F-25C	Q41F-16P Q41F-25P
工作压力（MPa）		1.6~2.5
适用温度（℃）		≤180
适用介质		水、蒸汽、油品	弱腐蚀性介质
材料	阀体、阀盖	碳素钢铸钢	铬镍系不锈钢
	球体、阀杆	铬/铬镍/铬镍钼系不锈钢	铬镍系不锈钢
	密封圈	柔性石墨垫圈/316＋柔性石墨垫圈
	填料	聚四氟乙烯

PN1.6MPa 主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5MPa 主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175

PN4.0MPa 主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190

PN6.4MPa 主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250

PN10MPa 主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	10	15	18	25	32	46	75

衬氟球阀

Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果明显。

【产品特点】

1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质

2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护

3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性

4、结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏

5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修

【执行标准】

设计标准：GB12237

结构长度：GB12221

法兰标准：JB/T79-94 GB9113.1-26

检验试验：JB/T9092-99

【性能参数】

型号		Q41F46-10	Q41F46-16	Q41F46-10C	Q41F46-16C
工作压力（MPa）		1.0	1.6	1.0	1.6
适用温度（℃）		-10～150		-20～150
适用介质		腐蚀性介质
材料	阀体	铸铁内衬聚四氟乙烯		铸钢内衬聚四氟乙烯
	球体	铸钢外包聚四氟乙烯
	密封圈	增强聚四氟乙烯		聚四氟乙烯
	填料	聚四氟乙烯

主要外形和连接尺寸

公称通径	PN1.6(MPa)主要外形尺寸和连接尺寸(mm)							参考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	H1	Do	㎏
15	130	95	65	45	3	14	4-Φ14	95	140	4
20	140	105	75	55	3	14	4-Φ14	98	150	4.5
25	150	115	85	65	3	16	4-Φ14	113	150	5.5
32	165	135	100	78	3	18	4-Φ18	130	180	7
40	180	145	110	85	3	18	4-Φ18	135	200	9
50	200	160	125	100	3.5	20	4-Φ18	140	220	15
65	220	180	145	120	3.5	20	4-Φ18	145	280	17
80	250	195	160	135	4	22	8-Φ18	205	320	30
100	280	215	180	155	4	24	8-Φ18	230	380	40
125	320	245	210	185	4	26	8-Φ18	252	500	60
150	360	280	240	210	4	28	8-Φ23	283	600	75
200	400	335	295	265	5	30	8-Φ23	325	750	130
250	450	405	355	320	5	34	12-Φ26	370	900	210

更多产品

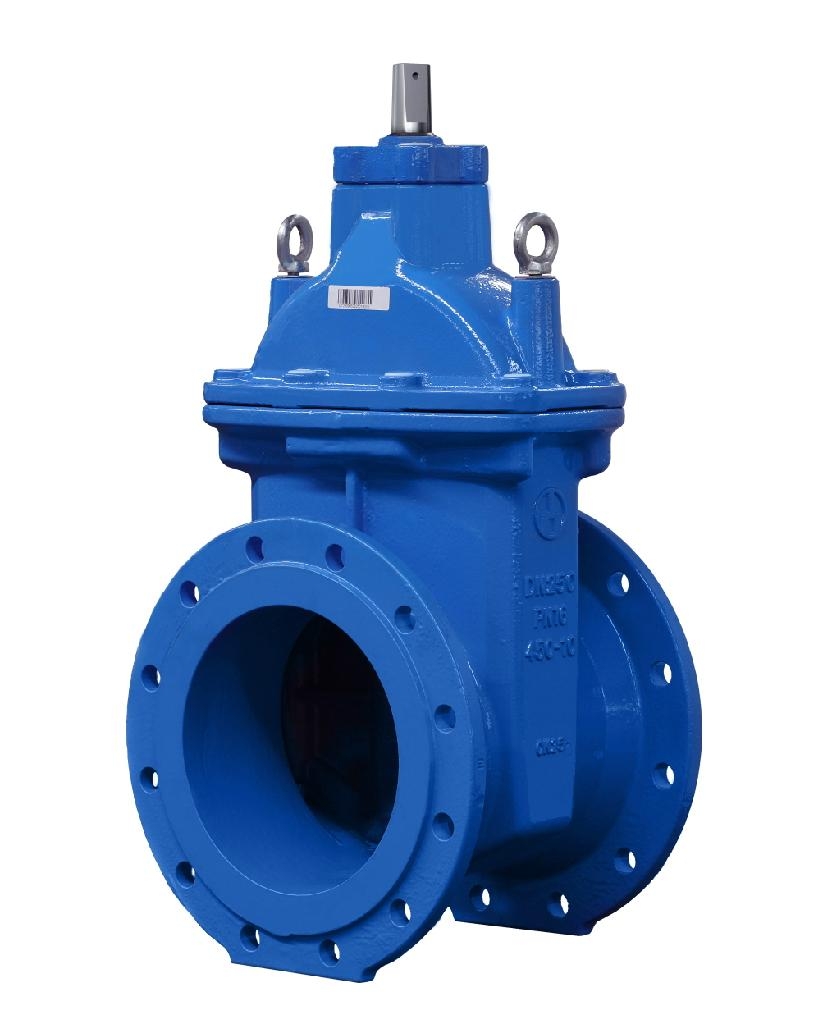

地下闸阀Z45T-16Q

地下闸阀Z45T-16Q

地下闸阀Z45T-16Q

【产品特点】 1、平底式阀座，不出现污物堆积，使密封更可靠 2、阀瓣整体包丁腈橡胶 3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境 ...

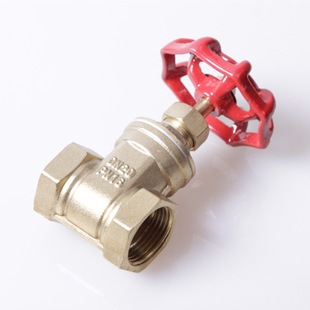

铜闸阀Z15W-10T

铜闸阀Z15W-10T

铜闸阀Z15W-10T

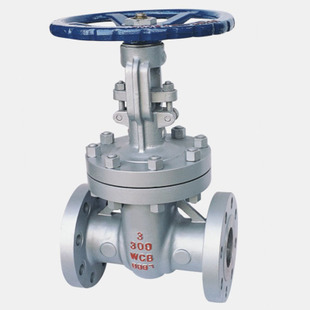

美标闸阀Z41Y-300LB

美标闸阀Z41Y-300L

美标闸阀Z41Y-300LB

产品特点：①产品设计制造符合国外先进标准要求，密封可靠，性能优良。②结构设计紧凑合理，造型美观。③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。④阀体材料品种齐全...

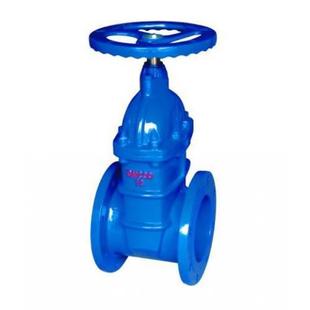

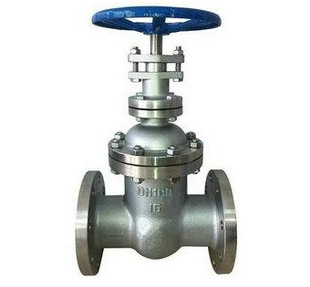

不锈钢暗杆闸阀Z45W-10P
